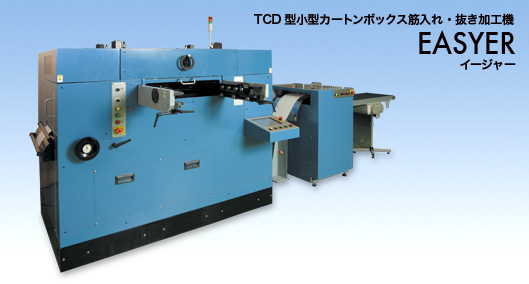

小型カートンボックス筋入れ・抜き加工機
一貫生産で能率アップを実現！
■低価格のビク抜き型を使用し、小ロット・多品種を低コストで生産が可能です。
■機械の小型化により小ロット製品を高能率・低コストで生産が可能です。
■単独同期駆動により既存の設備に応じてオフライン・インラインのどちらにも対応します。
■粕取り・集積装置を装備しオペレーターの負担を低減します。
仕様
基本仕様
紙巾 : 左右250 mm
※紙巾の広いタイプ(350mm〜500mm) については、ご相談下さい。
送りサイズ : 最大457.2 mm (18”)
最小228.6 mm (9”)
紙厚 : 0.3 mm to 0.5 mm
機械速度
送りサイズ200mmまで : 最大200ストローク/分 (通常150ストローク/分)
送りサイズ450mmまで : 最大150ストローク/分 (通常100ストローク/分)
抜き
抜きサイズ : 左右220 mm (製品に拠る)
抜き型 : 上下２枚の組刃交換式
（筋押し、フルカット兼用）
装置
粕取り装置 : 有り
集積装置 : 有り（一部オプションあり）
駆動装置 : ACサーボ式
見当合せ
タイミングマーク・センサー読み取り式
